重型悬臂起重机之回转支承的选择

结构特点、性能、适用范围
　　单排四点接触球式回转支承由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

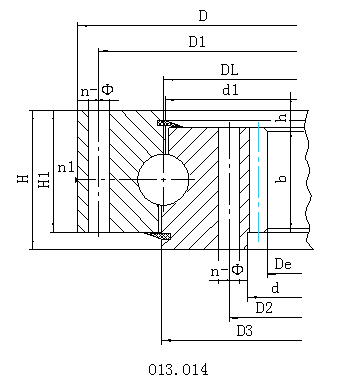

序号	内齿式 DL mm	外型尺寸			安装尺寸φ						结构尺寸					齿轮参数					参考重量（kg）
		D mm	d mm	H mm	D 1 mm	D2 mm	n	mm	dm mm	L mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm	b mm	x	M mm	De mm	z
1	013.25.315	408	222	70	372	258	20	18	M16	32	2	316	314	60	10	50	0	5	190	40	42
2	013.25.355	448	262	70	412	298	20	18	M16	32	2	356	354	60	10	50	0	5	235	49	48
3	013.25.400	493	307	70	457	343	20	18	M16	32	2	401	399	60	10	50	0	6	276	48	48
4	013.25.450	543	357	70	507	393	20	18	M16	32	2	451	449	60	10	50	0	6	324	56	63
5	013.30.500	602	398	80	566	434	20	18	M16	32	4	501	498	70	10	60	0.5	5	367	74	90
	014.30.500																	6	368.4	62
5'	013.25.500	602	398	80	566	434	20	18	M16	32	4	501	499	70	10	60	0.5	5	367	74	90
	014.25.500																	6	368.4	62
6	013.30.560	662	458	80	626	494	20	18	M16	32	4	561	558	70	10	60	0.5	5	427	86	102
	014.30.560																	6	428.4	72
6'	013.25.560	662	458	80	626	494	20	18	M16	32	4	561	559	70	10	60	0.5	5	427	86	102
	014.25.560																	6	428.4	72
7	013.30.630	732	528	80	696	564	24	18	M16	32	4	631	628	70	10	60	0.5	6	494.4	83	116
	014.30.630																	8	491.2	62
7'	013.25.630	732	528	80	696	564	24	18	M16	32	4	631	629	70	10	60	0.5	6	494.4	83	116
	014.25.630																	8	491.2	62
8	013.30.710	812	608	80	776	644	24	18	M16	32	4	711	708	70	10	60	0.5	6	572.4	96	132
	014.30.710																	8	571.2	72
8'	013.25.710	812	608	80	776	644	24	18	M16	32	4	711	709	70	10	60	0.5	6	572.4	96	132
	014.25.710																	8	571.2	72
9	013.40.800	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	635.2	80	224
	014.40.800																	10	634	64
9'	013.30.800	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	635.2	80	224
	014.30.800																	10	634	64
10	013.40.900	1022	778	100	978	822	30	22	M20	40	6	901	898	90	10	80	0.5	8	739.2	93	252
	014.40.900																	10	734	74
10'	013.30.900	1022	778	100	978	822	30	22	M20	40	6	901	898	90	10	80	0.5	8	739.2	93	252
	014.30.900																	10	734	74
11	013.40.1000	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	80	0.5	10	824	83	292
	014.40.1000																	12	820.8	69
11'	013.30.1000	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	80	0.5	10	824	83	292
	014.30.1000																	12	820.8	69
12	013.40.1120	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	80	0.5	10	944	95	333
	014.40.1120																	12	940.8	79
12'	013.30.1120	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	80	0.5	10	944	95	333
	014.30.1120																	12	940.8	79
13	013.45.1250	1390	1110	110	1337	1163	40	26	M24	48	5	1252	1248	100	10	90	0.5	12	1048.8	88	467
	014.45.1250																	14	1041.6	75
13'	013.35.1250	1390	1110	110	1337	1163	40	26	M24	48	5	1251	1248	100	10	90	0.5	12	1048.8	88	467
	014.35.1250																	14	1041.6	75
14	013.45.1400	1540	1260	110	1487	1313	40	26	M24	48	5	1402	1398	100	10	90	0.5	12	1192.8	100	529
	014.45.1400																	14	1195.6	86
14'	013.35.1400	1540	1260	110	1487	1313	40	26	M24	48	5	1401	1398	100	10	90	0.5	12	1192.8	100	529
	014.35.1400																	14	1195.6	86
15	013.45.1600	1740	1460	110	1687	1513	45	26	M24	48	5	1602	1598	100	10	90	0.5	14	1391.6	100	607
	014.45.1600																	16	1382.4	87
15'	013.35.1600	1740	1460	110	1687	1513	45	26	M24	48	5	1601	1598	100	10	90	0.5	14	1391.6	100	620
	014.35.1600																	16	1382.4	87
16	013.45.1800	1940	1660	110	1887	1713	45	26	M24	48	5	1802	1798	100	10	90	0.5	14	1573.6	113	721
	014.45.1800																	16	1574.4	99
16'	013.35.1800	1940	1660	110	1887	1713	45	26	M24	48	5	1801	1798	100	10	90	0.5	14	1573.6	113	721
	014.35.1800																	16	1574.4	99
17	013.60.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2002	1998	132	12	120	0.5	16	1734.4	109	1265
	014.60.2000																	18	1735.2	97
17'	013.40.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2001	1998	132	12	120	0.5	16	1734.4	109	1265
	014.40.2000																	18	1735.2	97
18	013.60.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2242	2238	132	12	120	0.5	16	1990.4	125	1393
	014.60.2240																	18	1987.2	111
18'	013.40.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2241	2238	132	12	120	0.5	16	1990.4	125	1393
	014.40.2240																	18	1987.2	111
19	013.60.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2502	2498	132	12	120	0.5	18	2239.2	125	1580
	014.60.2500																	20	2228	112
19'	013.40.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2501	2498	132	12	120	0.5	18	2239.2	125	1580
	014.40.2500																	20	2228	112
20	013.60.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2802	2798	132	12	120	0.5	18	2527.2	141	1800
	014.60.2800																	20	2528	127
20'	013.40.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2801	2798	132	12	120	0.5	18	2527.2	141	1800
	014.40.2800																	20	2528	127
21	013.75.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3147	162	12	150	0.5	20	2828	142	2840
	014.75.3150																	22	2824.8	129
21'	013.50.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3148	162	12	150	0.5	20	2828	142	2840
	014.50.3150																	22	2824.8	129

注：
1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JB/T7940.2
2、安装孔n-dn1、n-dn2可改用螺孔；齿宽b可改为H-h。
3、表内齿轮圆周力为**大圆周力，额定圆周力取其1/2。
4、内齿修顶系数为0.2。

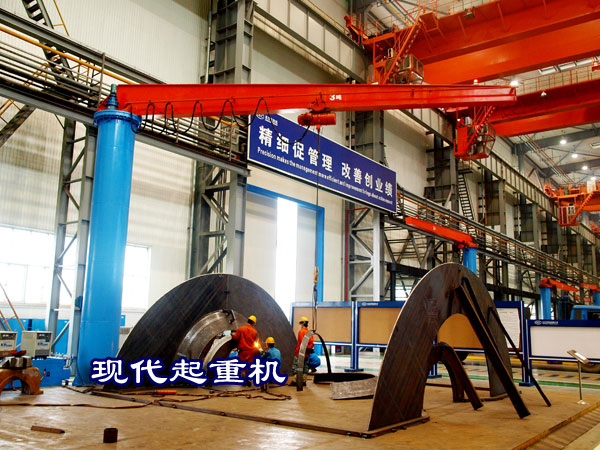

重型旋臂起重机，起重量：3T，旋转半径：12M，起升高度：6M，安装数量：12台
